CASE 01 ／ 橋梁（アーチ橋）

補修着手までの約2年間、変状の進行を遠隔で見守る

1971年架設のアーチ橋。舗装損傷や床版下面のクラックが確認され、補修工事までの経過観察にMONITAを導入しました。

案件基本情報

導入背景

当該橋梁では、舗装の損傷や床版下面のクラックに伴う遊離石灰の析出が確認され、これまでに橋面防水および舗装打換え工事が実施されてきました。舗装撤去時には、舗装厚の不足や床版の土砂化といった劣化状況も確認されています。本橋梁はバス路線として大型車両の通行も多く、床版への負荷が継続的にかかる環境にあります。

今後、補修設計・補修工事の実施が予定されていますが、実際の工事着手までは約2年程度を要する見込みでした。その間の変状の進行状況を把握し、補修の優先度・緊急度の判断材料とするため、IoTを活用した橋梁モニタリングによる経過観察を行うこととしました。

計測構成・施工

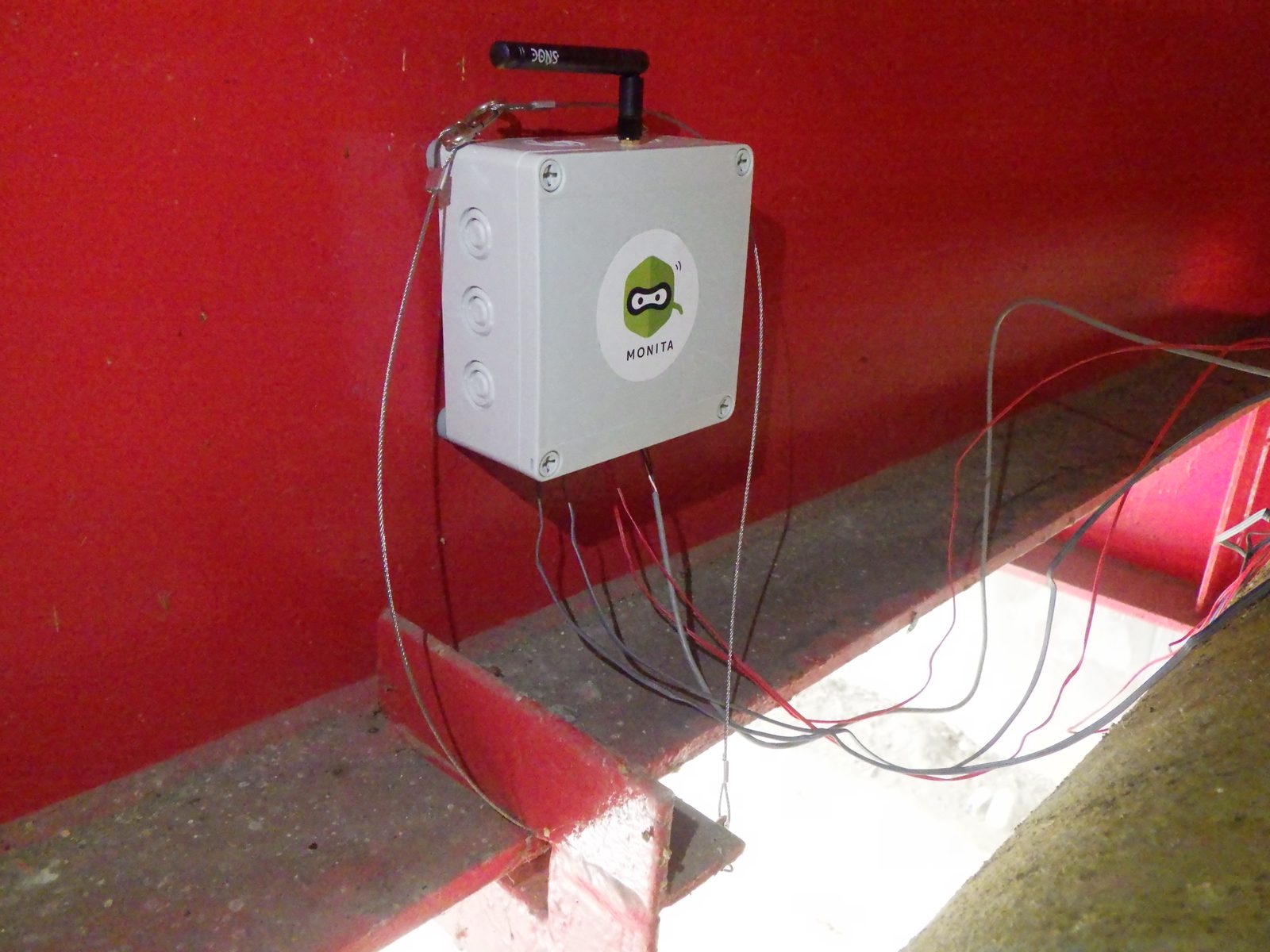

現場の様子

わかったこと

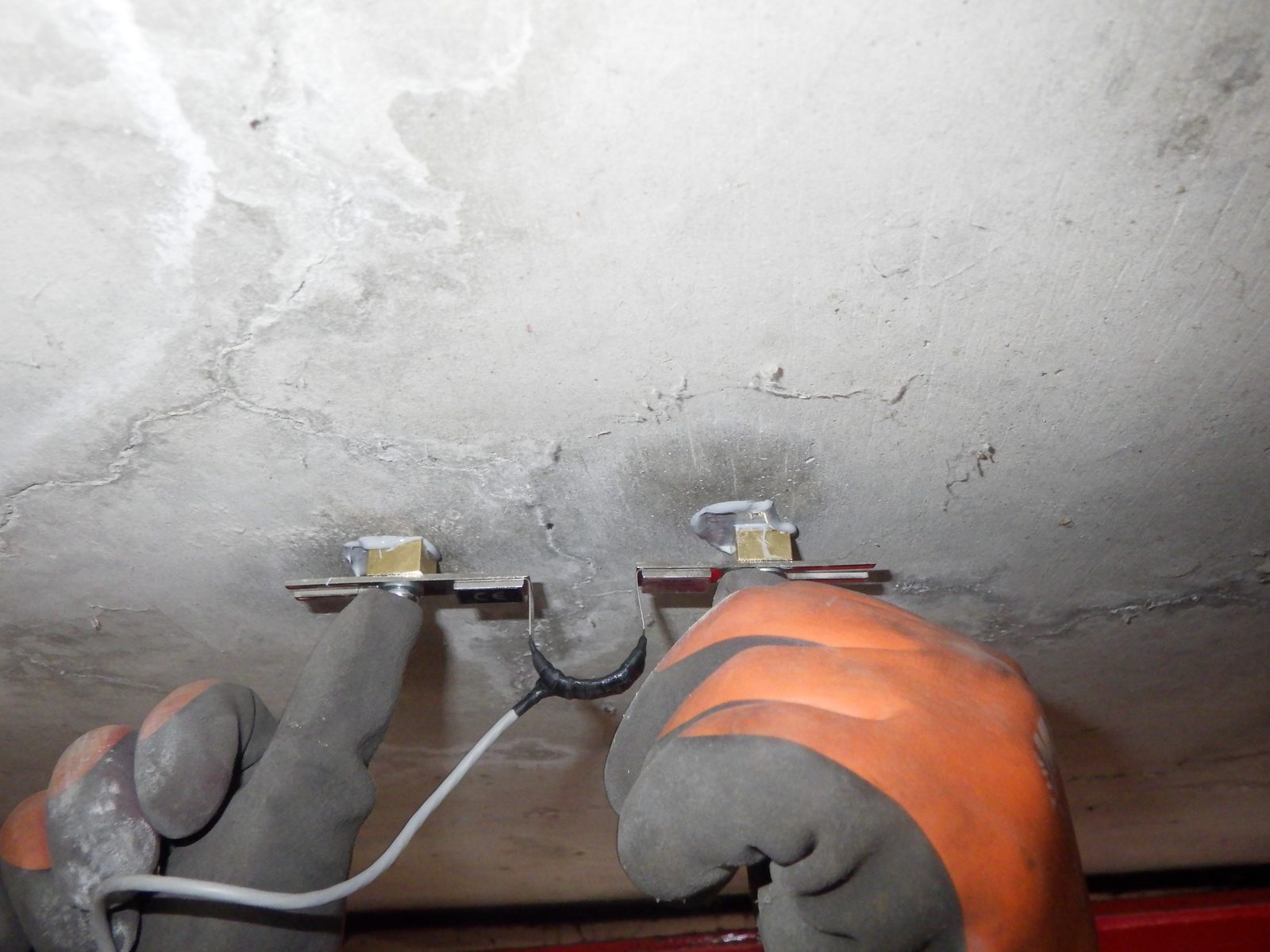

ひずみ式変位計（2CH）によりクラック幅の変化を継続的に計測しており、現在のところ±0.001mm程度の微小な変動にとどまっていることから、大きな変状は確認されていません。

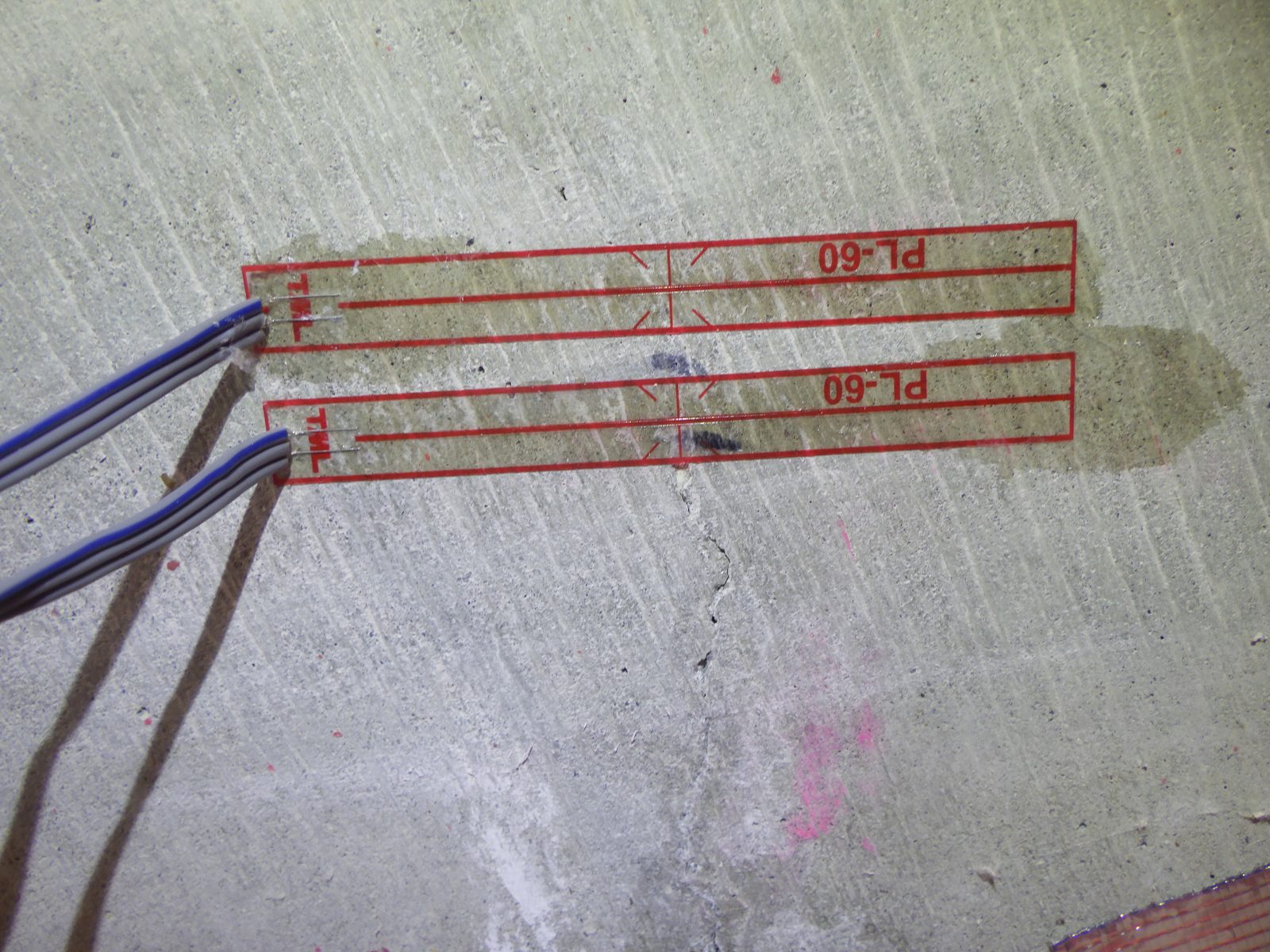

ひび割れ進展の検知を目的として、コンクリートひずみゲージはひび割れ先端から約5mm離れた位置に設置。計測データには温度変化による影響が見られるものの、現時点では構造的な変状を示す顕著な兆候は確認されていません。
